LK-AMPD-S High Speed Amplified Microwave InGaAs fotodetektor
- Høy hastighet, bred båndbredde
- Incorporated Bias-T
- O/E Hybrid integrert
- Høy forsterkning, lav støy, bredbånd
- Hermetisk forseglet, SMA-kontakt
- Lav mørk strøm, høyt signal-til-støy-forhold.
- Liten formfaktor.
Produktbeskrivelse*
LK-AMPD-S er en hybrid av en InGaAs-fotodiode og en lavstøyforsterker, designet for en bred optisk respons fra 1000 til 1650 nm og tilbyr en RF-forsterkning på 15 dB. Den leverer høyhastighetsytelse med båndbredder på 12 GHz og 18 GHz, og drives av en +5 V-forsyning.
Denne modulen er kompatibel med standard single-mode 9/125μm fiber og har en SMA-kontakt med en impedansmatching på 50 ohm.
LK-AMPD-S er hermetisk forseglet for miljøvern og har en lettvektsdesign med en masse på under 23 gram. Den er i samsvar med RoHS-direktivet (Restriction of Hazardous Substances) 2.0, noe som sikrer miljømessig bærekraft og overholdelse av strenge sikkerhetsstandarder.
Tekniske spesifikasjoner
| Typisk og absolutt maksimal vurdering | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Vurdering | Enhet |
| Lagringstemperaturområde | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturområde for driftskasse | TC | 25 | -40 ~ +85 | ℃ |
| Forspenning | VR | +5 | +5 ～ +9 | V |
| Optisk inngangseffekt | pin | 0 | + 10 (vi er ikke fra Mexico) | dBm |
| Utbrent optisk kraft | PB | - | + 13 (vi er ikke fra Mexico) | dBm |
| Blyloddetemperatur | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriske / optiske egenskaper ( TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parameter | Sym | Testforhold | Parameterverdier | Enhet | ||
| Bølgelengdeområde | λ | - | 1000–1650 | nm | ||
| Frekvensområde | - | - | X - Band | Ku - Band | - | |
| Liten signalbåndbredde | f-3dB | TC = 22 ± 3 ℃ | 0 ～ 3 | 0 ～ 8 | GHz | |
| Respons | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitude flathet | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Metning optisk kraft | Ps | VR =+ 5 V, λ = 1550 nm AC-modulert |
10 | dBm | ||
| RF-signalforsterkning (typisk) | G | - | 15 ± 1 | dB | ||
| Metning RF-utgangseffekt | Put | - | +3 | dBm | ||
| Utgang VSWR | VSWR | - | ≤ 2 | - | ||
| Utgangsbelastning | RL | - | 50 | Ω | ||
● Typiske responskurver

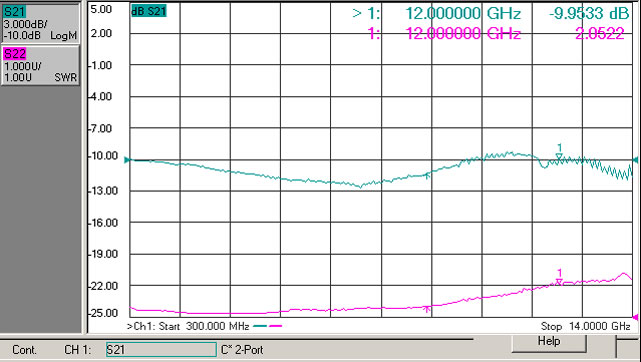

(Fig. 1 X - Frekvensrespons for båndfotodetektor)

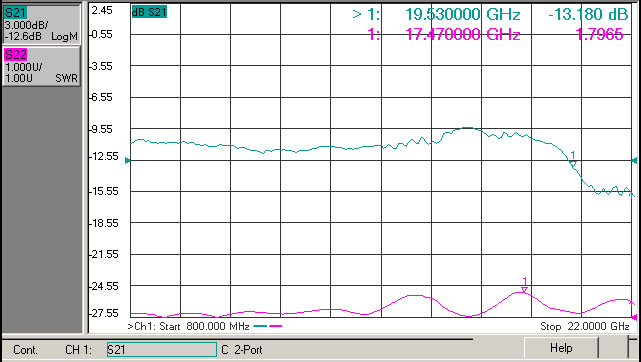

(Fig. 2 Ku - Frekvensrespons for fotodetektorbånd)

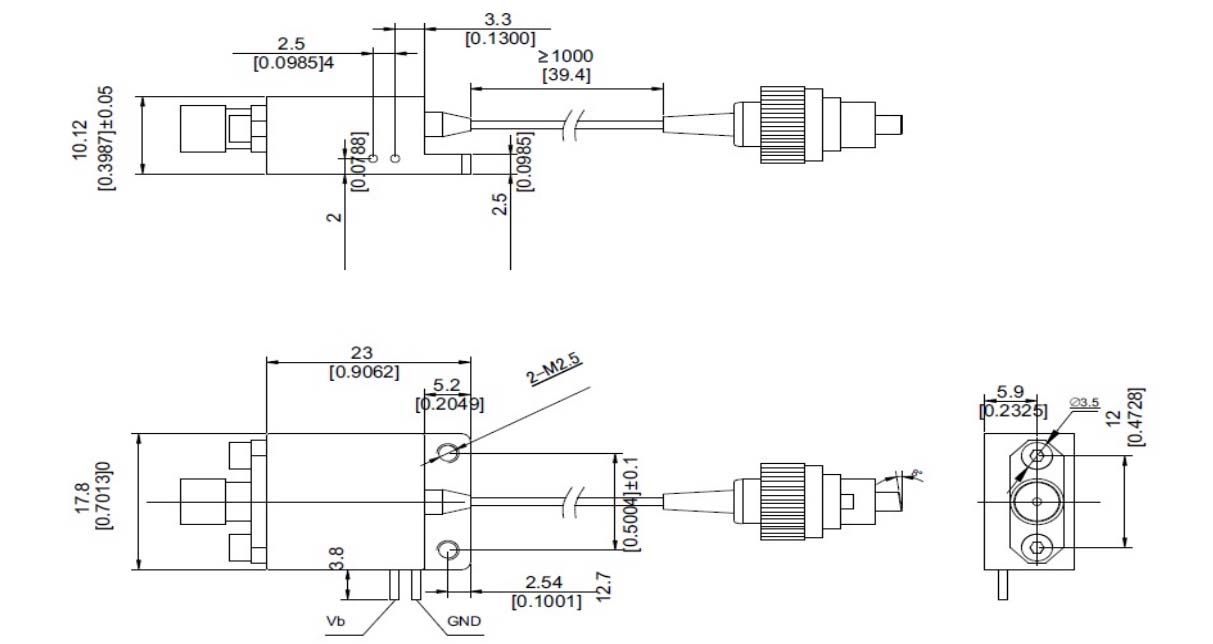

●Dimensjon og pinner (enhet: mm [tommer])
RF-kontakt: SMA
●BESTILLINGSINFORMASJON
Ark 1:
| Kode | RF-signalforsterkning | Merknad |
| S | 15 dB | Typisk og senterfrekvens |
Ark 2:
| Kode | Analog båndbredde |
| X | 0 ～ 3 GHz |
| Ku | 0 ～ 8 GHz |
Ark 3:
| Kode | Connector Type | Merknad |
| N | Ingen kontakt | Single-mode 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Forholdsregler
Fiberens bøyningsradius er ikke mindre enn 20 mm for å unngå fiberskader.
Pass på at fiberkoblingsfasetten er ren før du kobler den til optokretsen.
Egnet ESD-beskyttelse er nødvendig ved lagring, transport og bruk.
Alle våre standard fotodetektorer kan tilpasses til moduler!
Applikasjoner
Radarinformasjonsbehandling
Elektronisk krigføring
Antennemåling
Fiberoptisk kommunikasjon
Sikkerhet og overvåkning
