LK-D-SS-12-T-serien optisk forsinkelseslinje og optisk simulator
- Båndbredde til 12 GHz
- Høyt dynamisk område
- Bred temperaturapplikasjon
- Lav amplituderespons
- Tilpassede tidsforsinkelser
Produktbeskrivelse*
LK-D-SS-12-T-serien med optiske forsinkelseslinjer og optiske simulatorer er basert på mikrobølgefotonikkteknologi og gir utmerket ytelse. De er mye brukt i radartesting, signalbehandling, fasede antenner, antennesimulering og fasestøytesting. Enhetene er i stand til å operere effektivt over hele L/S/C/X-frekvensbåndet med lavt innsettingstap, høyt dynamisk område, sterk elektromagnetisk isolasjon og evnen til å håndtere umålelige trippeltransmisjonssignaler. Disse funksjonene gjør den ideell for høypresisjons optisk og mikrobølgesignalbehandling.
Tekniske spesifikasjoner
Elektriske/optiske egenskaper
| Parameter | Parameterverdier | Enhet | Merknad | ||
| Min | Typisk | max | |||
| Frekvensområde | 1 | - | 12 | GHz | |
| Amplitude flathet | - | ± 2 | ± 2.5 | dB | |
| Tidsforsinkelse | 0.01 | - | 150 | us | Tilpasset |
| Forsinkelsesnøyaktighet | -5‰ | - | +5‰ | - | |
| Insertion Loss | 0 | 20 | 30 | dB | Tilpasset |
| Inngang VSWR | - | 1.8 | 2 | - | |
| Utgang VSWR | - | 1.8 | 2 | - | |
| impedans | - | 50 | - | Ω | |
| Inngang 1 dB komprimering | - | + 13 (vi er ikke fra Mexico) | + 17 (vi er ikke fra Mexico) | dBm | |
| Forhold for avvisning av falske signaler | 60 | - | - | dBc | |
| Støyfigur | - | 45 | 55 | dB | 5us, 25℃ |
| Betjen temperatur | -55 | - | + 85 (vi er ikke fra Mexico) | ℃ | Se bestillingsinformasjon |
| Lagringstemperatur | -55 | - | + 85 (vi er ikke fra Mexico) | ℃ | |
| Relativ forsinkelse vs. temperatur | - | - | 7 | ppm/℃ | |
| Innsettingstap vs. temperatur | - | 2 | 4 | % / ℃ | |
Kontaktbeskrivelse og strømforsyning
| pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Spenning | NC | GND | + 12V | NC |
| Karakter | - | - | 0.3 | - |
| Maks strøm | 1 |
Typiske responskurver (25 ℃)

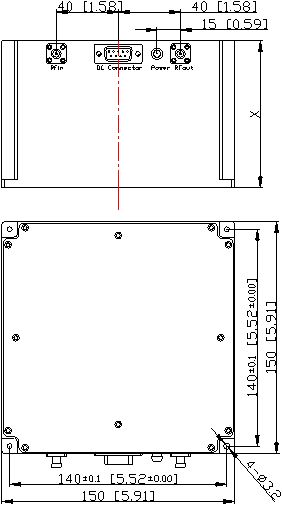

Dimensjon og pinner (enhet: mm[tommer])
RF-kontakt: SMA-K (tilpasset)
DC-kontakt: DE-9PS (tilpasset)
| Produkttype | LK-D-SS-12-TG | Merknad | |||||
| Tidsforsinkelse (us) | 8 | 20 | 35 | 50 | 60 | 80 | standard |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Produkttype | LK-D-SS-12-TP | Merknad | |||||
| Tidsforsinkelse (us) | 8 | 35 | 60 | 80 | 110 | 150 | Kompakt |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
BESTILLINGSINFORMASJON
| Produkttype | Nettsidepakker | Kvalitetsnivåer | Betjen temperatur | Lagringstemperatur |
| LK-D-SS-12-TGI | standard | Industriklasse | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | Middels kvalitet | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | Spesialkvalitet | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | Kompakt | Industriklasse | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | Middels kvalitet | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | Spesialkvalitet | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Merknad1. T er den maksimale forsinkelseslinjen, og enheten er mikrosekund (us).
Applikasjoner
Radartesting/kalibrering
Signal Prosessering
Elektronisk krig
Faset antenneoppstilling
Antennesimulering
