LK-DS-HES-C (Tilpasset) Kjernemodul til Radio Høydemåler Simulator
- Bredt simulert høydeområde (0 til 22000 ovenfor);
- Høyt retningsundertrykkelsesforhold
- Høy simulert høydemålers nøyaktighet (≥1‰)
- Valgfri simuleringskonfigurasjon (støtter mer enn 210 konfigurasjoner)
- Manuell bryter og automatisk bryter ;
- Volumminiatyrisering, sterk elektromagnetisk kompatibilitet, høy arbeidspålitelighet;
- Flere kontrollmodus: UART, LAN, etc.
- Ulike standard testplattformgrensesnitt som PXI, VXI, LXI.
Produktbeskrivelse*
LK-DS-HES-serien tilbyr en allsidig kjernemodul som kan markedsføres som en frittstående komponent eller sømløst integrert i mer komplekse sammenstillinger av høyere orden. Disse enhetene er designet med konfigurerbarhet i tankene, slik at de kan tilpasses et mangfold av ytelseskriterier for å tilfredsstille den spesifikke formen, passformen og funksjonelle kravene til vårt klientell.
I motsetning til konvensjonelle Surface Acoustic Wave (SAW) forsinkelseslinjesystemer, har LK-DS-HES-serien en rekke overlegne egenskaper. Disse inkluderer et ekspansivt operativt frekvensområde, eksepsjonell direktivitetsundertrykkelse, evnen til å håndtere trippel transittsignaler som ellers er uberegnelige, muligheten til å operere over lengre perioder uten behov for rekalibrering, og et forbedret nivå av driftssikkerhet.
Tekniske spesifikasjoner
Elektriske/optiske egenskaper
| Parameter | Parameterverdier | Enhet | Merknad | ||
| Min | Typisk | max | |||
| frekvens~~POS=TRUNC område~~POS=HEADCOMP | 4 | - | 4.6 | GHz | |
| Amplituderespons | - | ± 1.5 | ± 2 | dB | |
| Simuler høyde | 1 | - | 22000 | m | Extensible |
| Simuler høydens nøyaktighet | 0.5% | 1% | - | - | |
| Maksimal inngangseffekt | - | 2 | Tilpasset | W | Kontinuerlig bølge |
| - | 100 | Tilpasset | W | Pulsbølge | |
| Inngang VSWR | - | 1.3 | 1.5 | - | |
| Utgang VSWR | - | 1.3 | 1.5 | - | |
| impedans | - | 50 | - | Ω | |
| Simuler dempingens justerbare område | - | 80 | Tilpasset | dB | |
| rett undertrykkelsesforhold | 60 | 80 | - | dBc | |
| trippel transittsignaler | Nei | ||||
| Driftstemperaturområde | -40 | - | + 70 (vi er ikke fra Mexico) | ℃ | Tilpasset med kvalitetskarakter |
| Lagringstemperatur Rang | -55 | - | + 85 (vi er ikke fra Mexico) | ℃ | |
| Simuler høyde vs. temperatur | - | - | 7 | ppm/℃ | |
| Simuler nøyaktighet vs. temperatur | - | 3 | 6 | % / ℃ | Kan kompenseres |

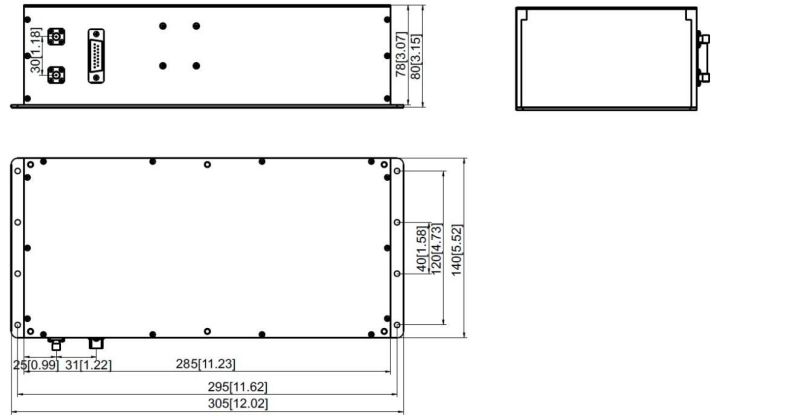

Pakkene og pinnene (Enhet: mm[inch] )
Fiberoptisk boks
Mikrobølgeboks
RF-kontakt: SMA-K (tilpasset)
DC-kontakt: DE-9PS (tilpasset)
Applikasjoner
Sted: Radiohøydemåler for radar, AEW, satellitt, helikopter og etc
Mål nøyaktigheten til høydemåleren
Mål seksisiteten til forskning og sporing
Måling av andre parametere
