LK-FCPD InGaAs fotodetektor
- Bred båndbredde
- Incorporated Bias-T
- O/E Hybrid integrert
- Lavt støynivå, bredbånd
- SMA-kontakt
- Lav mørk strøm, høyt signal-til-støy-forhold.
- Liten formfaktor.
Produktbeskrivelse*
Fiberkoblet fotodetektor (FCPD) er et avansert optoelektronisk hybridsystem som inneholder en bredbåndsfotodiode av indium-galliumarsenid (InGaAs). InGaAs PIN-fotodioden er designet for å reagere på bølgelengder fra 1000 til 1650 nanometer. LK-FCPD kan tilby båndbredder på 1 gigahertz og 2.5 gigahertz, og tilbyr tilpassbare løsninger med en maksimal båndbreddekapasitet på 8 gigahertz. Enheten drives av en +5-volts forsyningsspenning og er utstyrt med en standard FC (face-contacted) fiberoptisk kontakt for optisk inngang. Radiofrekvensutgangen (RF) formidles gjennom en SMA-kompatibel kontakt, som er impedansmatcht til 50 ohm.
LK-FCPD er lett, mindre enn 15 gram, noe som er fordelaktig for applikasjoner som krever minimal masse. Enheten er i samsvar med RoHS-direktivet (Restriction of Hazardous Substances) 2.0, noe som sikrer at den oppfyller strenge miljø- og sikkerhetsforskrifter.
Tekniske spesifikasjoner
| Typisk og absolutt maksimal vurdering | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Vurdering | Enhet |
| Lagringstemperaturområde | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturområde for driftskasse | TC | 25 | -40 ~ +70 | ℃ |
| Forspenning | VR | +5 | +4.75 ～ +5.25 | V |
| Optisk inngangseffekt | pin | 0 | +5 | dBm |
| Utbrent optisk kraft | PB | - | + 13 (vi er ikke fra Mexico) | dBm |
| Blyloddetemperatur | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriske / optiske egenskaper ( TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| Parameter | Sym | Testforhold | Parameterverdier | Enhet | |||
| Bølgelengdeområde | λ | - | 1000–1650 | nm | |||
| Frekvensområde | - | - | L Band | S Band | CM | - | |
| Liten signalbåndbredde | f-3dB | TC = 22 ± 3 ℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| Respons | Re | VR =+5V, Pin =1mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Amplitude flathet | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Utgang VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Metning optisk kraft | Ps | VR = +5 V, λ = 1550 nm AC-modulert |
+5 | dBm | |||
| Metning RF-utgangseffekt | Put | - | -10 | dBm | |||
| Mørk strøm | ID | - | ≤ 10 | nA | |||
| Utgangsbelastning | RL | - | 50 | Ω | |||
● Typiske responskurver

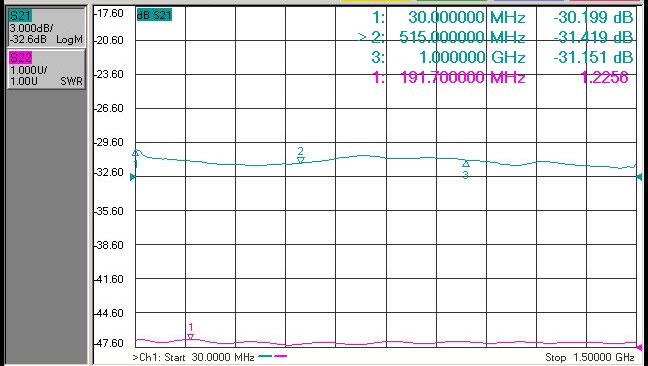

Fig. 1 L-bånd FCPD InGaAs fotodetektorfrekvensrespons
Fig. 2 S-bånd FCPD InGaAs fotodetektorfrekvensrespons

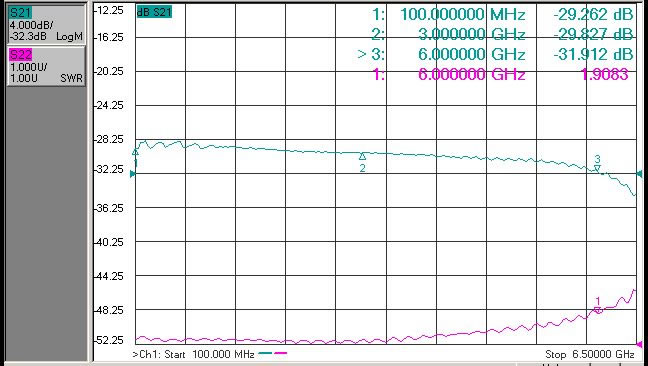

Fig. 3 C-bånd FCPD InGaAs fotodetektorfrekvensrespons
●Dimensjon og pinner (enhet: mm[tommer])
Optisk kontakt: FC (ansiktskontakt) fiberoptisk kontakt
RF-kontakt: SMA
●BESTILLINGSINFORMASJON
Ark 1:
| Kode | Analog båndbredde |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Tilpasning (≦ 8 GHz) |
● Forholdsregler
Pass på at fiberkoblingsfasetten er ren før du kobler den til optokretsen.
RF-grensesnittet og det optiske grensesnittet skal dekkes med støvhette når de ikke er i bruk.
Egnet ESD-beskyttelse er nødvendig ved lagring, transport
Alle våre standard fotodetektorer kan tilpasses til moduler!
Applikasjoner
Radarinformasjonsbehandling
Elektronisk krigføring
Antennemåling
Fiberoptisk kommunikasjon
Sikkerhet og overvåkning
