LK-NY55T DWDM-sender med høy effekt
- Opptil 100 mw høy effekt
- Lav relativ intensitetsstøy (RIN)
- Svært integrert, modulær pakking
- Høy pålitelighet
- Valgfri ITU-bølgelengde
Produktbeskrivelse*
LK-NY55T-senderen er primært konstruert med en høyeffekts distribuert tilbakekoblingslaser (DFB), supplert med automatisk optisk effektkontrollkrets, automatisk temperaturkontrollkrets, spenningsstabiliserende konverteringskrets, overvåkings- og indikasjonskrets. Enheten er designet for å spenne over ITU-kanalens bølgelengdetabell for DWDM-applikasjoner (Dense Wavelength Division Multiplexing), noe som sikrer bredspektret kompatibilitet.
Den kan oppnå en maksimal utgangseffekt på 100 mW samtidig som den opprettholder lav relativ støyintensitet. Modulen viser også utmerket stabilitet i utgangsbølgelengden, en kritisk parameter for pålitelig optisk kommunikasjon. Senderen opererer på en enkelt positiv strømforsyning og forblir stabil over et spenningsområde fra +7 V til +36 V. Videre er LK-NY55T-senderen utstyrt med en indikasjonsfunksjon som signaliserer normal drift av både strømforsyningen og den optiske strømutgangen.
Tekniske spesifikasjoner
Absolutte maksimale rangeringer
| Parameter | symbol | Min. | Type. | Maks. | Enhet |
| Lager temperatur | TSTG | -40 | + 25 (vi er ikke fra Mexico) | + 85 (vi er ikke fra Mexico) | ℃ |
| Driftstemperatur | TC | -20 | + 25 (vi er ikke fra Mexico) | + 70 (vi er ikke fra Mexico) | ℃ |
| Spenning | Vin | +7 | + 12 (vi er ikke fra Mexico) | + 36 (vi er ikke fra Mexico) | V |
Optisk og elektrisk spesifikasjon (TC = 22±3℃)
| Parameter | symbol | Betingelse | Min. | Type. | Maks. | Enhet |
| Bølgelengde | λ | - | - | C-bånd | - | nm |
| Lys utgangseffekt | P | - | 40 | - | 100 | mW |
| Relativ intensitetsstøy | rhinen | - | - | -163 | -160 | dBc/Hz |
| Side-modus undertrykkelsesforhold | SMSR | - | 30 | - | - | dB |
| Bølgelengdedrift over TC-området | ∆λTOPP | T = TOP | - | - | 50 | pm |
Strømforsyning (TC = 22±3℃)
| Parameter | Min. | Type. | Maks. | Enhet |
| Spenning | +7 | + 12 (vi er ikke fra Mexico) | + 36 (vi er ikke fra Mexico) | V |
| Gjeldende(1) | 0.3 | 0.6 | 1 | A |
(1) Testtilstand: Vin=+12V.

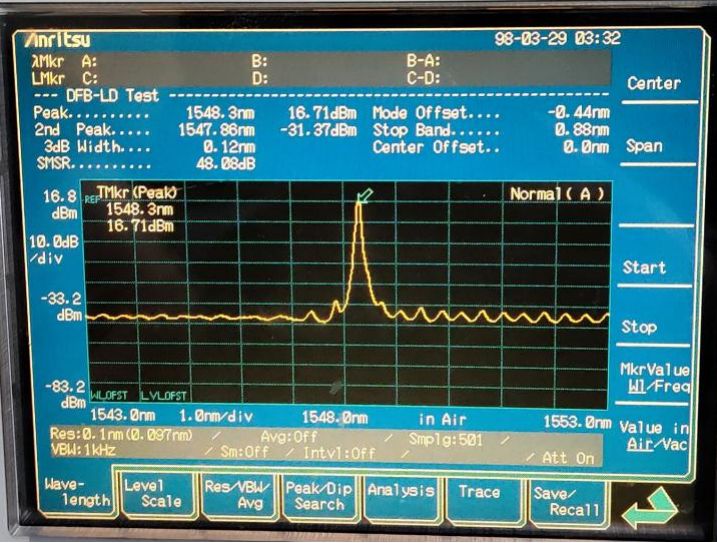

● Typisk spektrogram
Figur 1 LK-NY55T-senderens typiske spektrogram

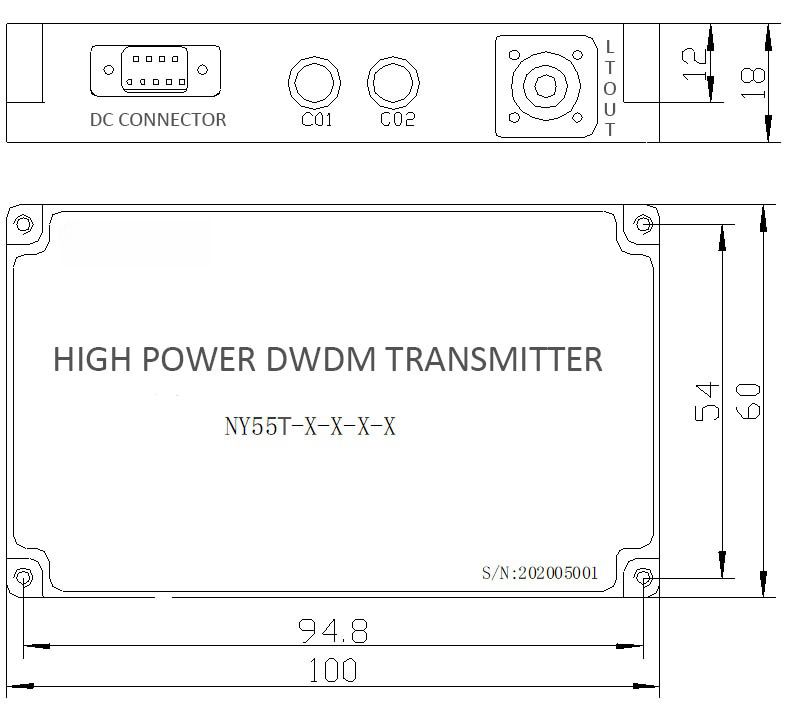

● Dimensjonsenhet：mm[tommer]
Figur 2 LK-NY55T-senderens dimensjoner
RF-kontakt: SMA
Strømkontakt: J30J-9-ZKP
● Pinne på strømforsyningen
| Parameter | Tekniske beskrivelser | ||||||||
| pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Spenning | Vin | NC | GND | NC | |||||
● Bestillingsinformasjon
Ark 1:
| Kode | Optisk kraft |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Ark 2:
| Kode | Bølgelengde |
| 1 | 1550nm |
| 2 | Tilpasset (ITU) |
Ark 3:
| Kode | Fibertype |
| PM1 | Panda-fiber |
| PM2 | Elliptisk fiber |
Ark 4:
| Kode | Optisk kontakt |
| CM | Tilpasset |
| A | FC / APC |
Applikasjoner
Fiberoptisk kommunikasjon
Fiberoptisk sensor
DWDM-system
Optisk romkommunikasjon
